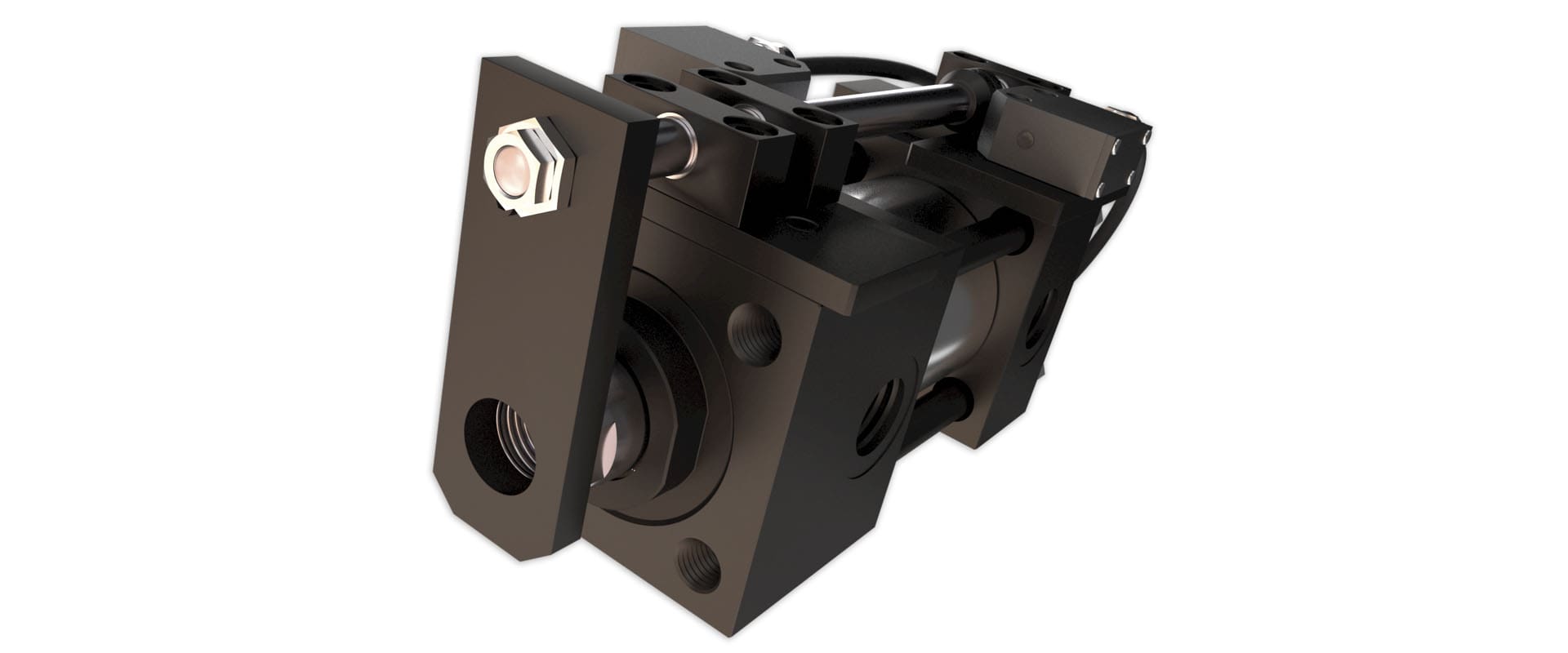

Hydraulischer Zugstangenzylinder ISO 6020/2

Hydraulischer Zugstangenzylinder ISO 6020/2

Der V215CD ist ein Hydraulikzylinder mit Zugstange, der den internationalen Befestigungsmaßen UNI ISO 6020/2 Compact entspricht. Die Standardausführung wird mit Kolbenbohrungen von 50 mm bis 200 mm und Hüben von 1 mm bis 1500 mm hergestellt. V215CD haben lange Hübe und lineare Bewegung und einen einzelnen Stangenkopf (keine durchgehende Stange). Sie bestehen aus 2 Köpfen, einem Zentralrohr und 4 Zugstangen, die den Zylinder verschließen.

Hydraulikzylinder für Aluminiumdruckgießformen

Hydraulikzylinder für Aluminiumdruckgießformen

Die V215CD-Hydraulikzylinder können zum Bewegen von Schlitten, Stempeln oder Stiften verwendet werden, welche Hinterschneidungen in Aluminiumdruckgießformen erzeugen. Sowohl am vorderen als auch am hinteren Kopf sind Reihen- und Fußbefestigungen verfügbar. Adapterflansche sind sowohl an der Vorder- als auch an der Rückseite erhältlich.

Das hydraulische Dichtungssystem der Frontkartusche enthält einen Abstreifer, 3 Führungsleisten und 2 NBRH-O-Ring-Dichtungen für Temperaturen bis zu 150°C. Diese Komponenten bieten eine nicht-metallische, berührende hydraulische Dichtung mit bemerkenswerter Haltbarkeit und Festigkeit über die Zeit.

Diese Zylinder sind mit Wasser-Glykol-Gemischen kompatibel.

Mechanische oder induktive Sensoren für Hydraulikzylinder

Mechanische oder induktive Sensoren für Hydraulikzylinder

Der Kolben kann einen Magneten mit einer erheblichen Anziehungskraft enthalten. Der Hub des Kolbens kann durch einstellbare elektronische Sensoren gesteuert werden, die das Magnetfeld auslesen. Für diese Hydraulikzylinder sind auch mechanische, induktive und Encoder-Sensoren erhältlich. Das Signal kann an die SPS der Kunststoffspritzgießmaschine übertragen werden. Die magnetischen und induktiven Sensoren überstehen eine maximale Temperatur von 80°C, die mechanischen Sensoren bis zu 180°C.

Langhub-Hydraulikzylinder mit Hydraulikdruck von bis zu 215 bar

Langhub-Hydraulikzylinder mit Hydraulikdruck von bis zu 215 bar

Die V215CD bestehen aus Köpfen aus Kohlenstoffstahl, das zentrale Rohr aus rostfreiem Stahl (für die Bohrungen 125 und 160 wird die Aluminiumlegierung 7075 verwendet), die Stange aus legiertem Stahl, während die Zugstangen aus Kohlenstoffstahl bestehen (ähnlich wie bei Schrauben).

Der maximale hydraulische Arbeitsdruck beträgt 215 bar und die maximale Geschwindigkeit beträgt bis zu 1 m/s.

Vega Cylinders bietet eine 1-jährige offizielle Garantie auf den V215CD, sowie internationalen Kundendienst an.

Diese Langhub-Hydraulikzylinder zeichnen sich durch sehr schnelle Lieferzeiten aufgrund des vollen Vega-Lagers aus. Sie können dieses Produkt individuell gestalten, indem Sie einen Entwurf per E-Mail an Vega senden (info@vegacylinders.it).

Jedes Vega-Produkt wird getestet, bevor es das Werk verlässt, um die Leistung zu gewährleisten und sicherzustellen, dass es keine Öllecks gibt.
